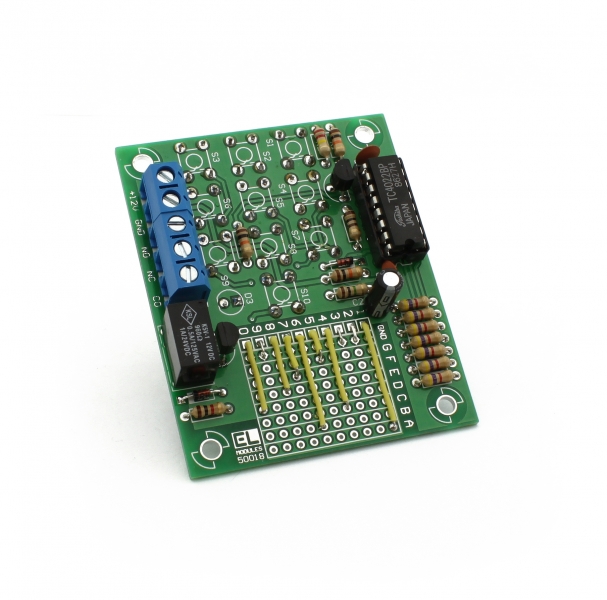

A kapcsolás alapja egy 4022-es CMOS shift regiszter IC, mely processzor alkalmazása nélkül oldja meg feladatát. Igen üde jelenség a mai túlprogramozott eszközök világában.

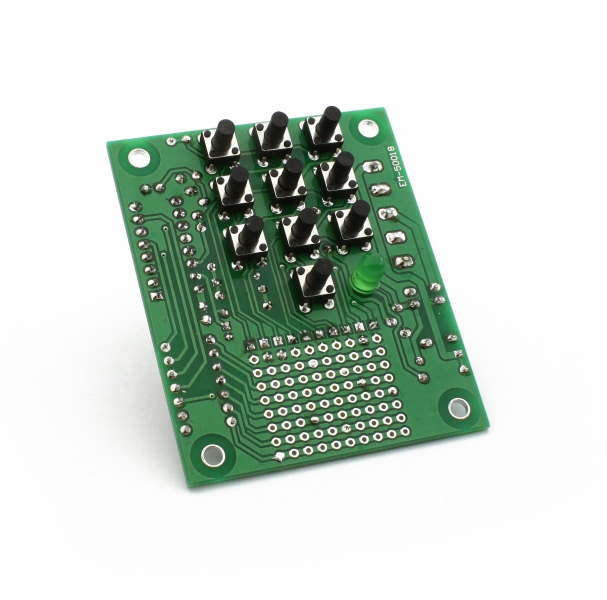

A kód 7 jegyű szám lehet, melyet huzalozott logikával lehet „programozni”. A helyes kód megadása után a panel kétszínű LED-je pirosról zöldre vált és a relé meghúz. A relének mind a záró, mind a bontó kontaktusa ki van vezetve, így a felhasználási terület még szélesebb. A LED-et és a nyomógombokat az áramköri panelbe a hátuldalon is be lehet ültetni az alkalmazási területen történő könnyebb felszerelhetőség érdekében.

Az áramkör megépítését egyszerűsége és robosztussága miatt bátran ajánljuk kezdőknek is, de az ötletes kapcsolásból akár még a tapasztaltabbak is okulhatnak. Mivel a végeredmény a gyakorlati életben is jól használható, ha már „kijátszottuk” vele magunkat, akár munkára is lehet fogni olyan zárak nyitására, ahol a fokozott biztonság nem elsődleges szempont.

Műszaki adatok:

• Programozási idő: kb. 25 perc
• Méretek: 67×55 mm
• Tápfeszültség: 9..15 VDC
• Áramfelvétel: <1 mA nyugalmi és 20 mA a relé meghúzásakor
• A relé terhelhetősége: 1 A / 24 V DC  vagy 0,5 A / 125 V AC
• Forrasztási pontok: 133 db

Az összeszereléshez szükséges még:

• forrasztópáka és ón,
• oldalcsípő fogó,
• multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
