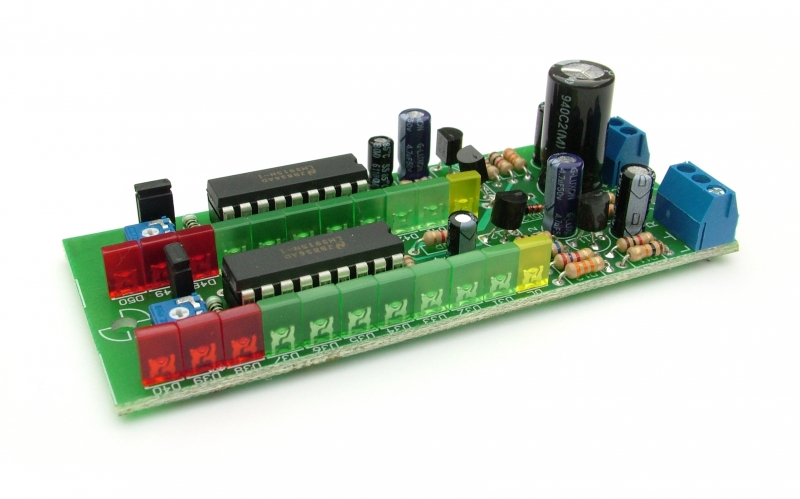

Az áramkör bemenetét alkotó effektívérték képző kapcsolásnak és az előosztónak köszönhetően szinte bármilyen jelforráshoz használható. A kívánt jelszint beállítása csatornánként külön potenciométerrel történik. A csatornák kijelzése jumperekkel „pont” és „sáv” üzemmód között váltható. A LED-eket a panel mindkét oldalára be lehet ültetni, így demo vagy beépítetési célra egyaránt alkalmas.
Kezdőknek és haladóknak egyaránt ajánlott.
Műszaki adatok:
-
Méretek: 92 × 40 mm
-
Tápfeszültség: 8 .. 12V
-
Áramfelvétel: tipikusan max. 240 mA
-
Bemeneti jelszint: 300mVp-p -tól
-
Forrasztási pontok: 178 db
Az összeszereléshez szükséges még:
-
forrasztópáka és ón,
-
oldalcsípő fogó,
-
multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
|
