A kapcsolás elektronikusan (vagyis sercegés mentesen) állítja a hangerő, a mély, a közép és a magas hangtartományok szintjét.

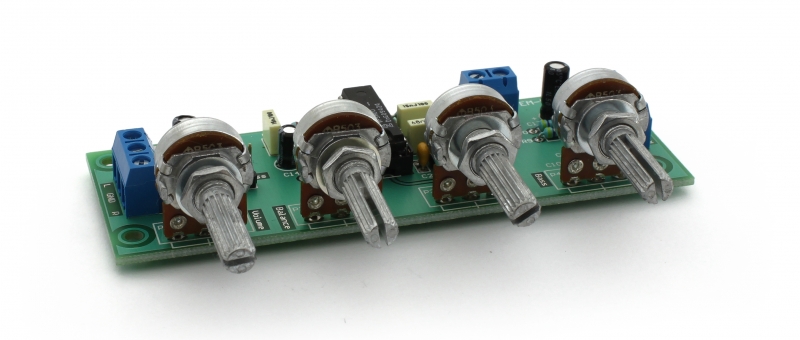

Az IC magas fokú integráltságának köszönhetően az áramkör viszonylag kevés kiegészítő alkatrészt tartalmaz. A panelen található egy jumper, ami akár egy előlapi kapcsolóra is kivezethető és az áramkör fiziológiai (loudness) hangerőszabályzójának ki- és bekapcsolását végzi. Mivel az alkalmazott potencióméterek mono kivitelűek és csak vezérlő jelszintet szolgáltatnak (nem megy át rajtuk audio jel), kis ügyeskedéssel távvezérelhetőre is átalakítható.
Kezdőknek és haladóknak egyaránt ajánlott.
Műszaki adatok:
-
Méretek: 110 × 39 mm
-
Forrasztási pontok: 97 db
-
Tápfeszültség: 9 .. 15 V DC;
-
Áramfelvétel: 50 mA;
-
Paraméterek:
– hangerő szabályzás: -80 .. +21,5 dB;
– mély hangszín szab. (40Hz) -19 .. 17 dB;
– magas hangszín szab. (16kHz) -15 .. 15 dB;
– harmonikus torzítás: max. 0,3%;
– erősítés: max. 21 dB;
– jel-zaj viszony: 52 dB (Rbe=600 Ohm; f=20 .. 15.000 Hz);

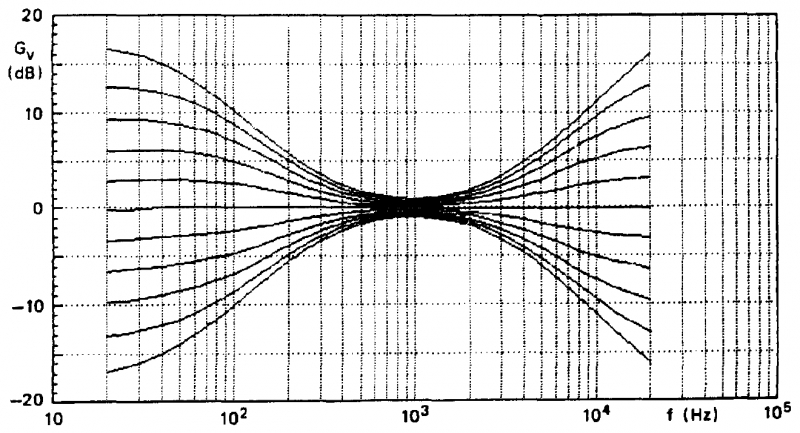

Frekvencia menet:
|
|
Mély |
Magas |
|
Frekv. |
Csillapítás |
Kiemelés |
Csillapítás |
Kiemelés |
|
20Hz |
-20 dB |
+17 dB |
0 dB |
0 dB |
|
30Hz |
-20 dB |
+17 dB |
0 dB |
0 dB |
|
500Hz |
-15 dB |
+10 dB |
-2 dB |
0 dB |
|
1kHz |
-8 dB |
+4 dB |
-5 dB |
+1 dB |
|
5kHz |
-5 dB |
+1 dB |
-10 dB |
+3 dB |
|
10kHz |
-1 dB |
0 dB |
-13 dB |
+8 dB |
|
15kHz |
0 dB |
0 dB |
-15 dB |
+15 dB |
|
20kHz |
0 dB |
0 dB |
-16 dB |
+16 dB |
Az összeszereléshez szükséges még:
-
forrasztópáka és ón,
-
oldalcsípő fogó,
-
multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
|
